一张图看懂：单控，双控，三控，多控，开关接线
2017/08/03 16:21
收集了一些开关接线方法分享给大家

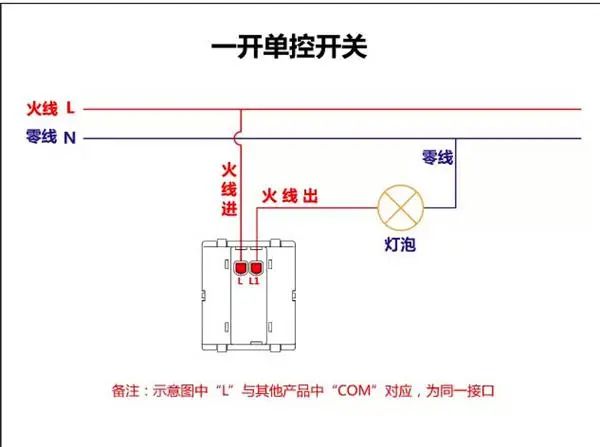

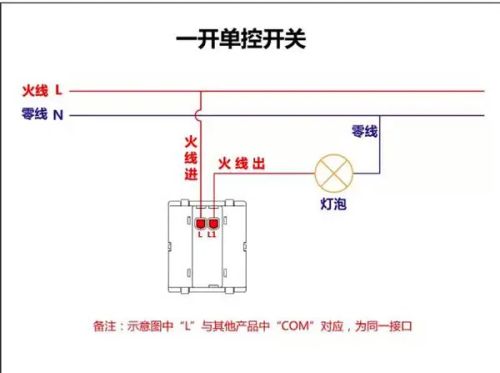

一开单控开关（一个开关控制一盏灯）

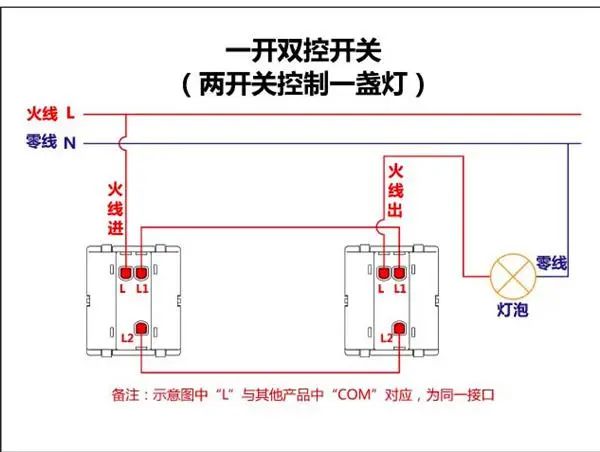

一开双控开关（两个开关控制一盏灯）

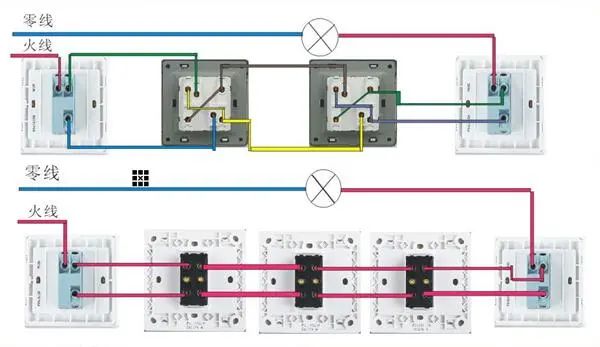

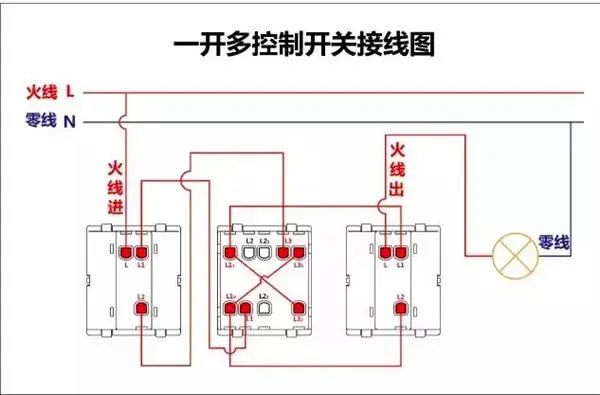

一开多控开关（多个开关控制一盏灯）

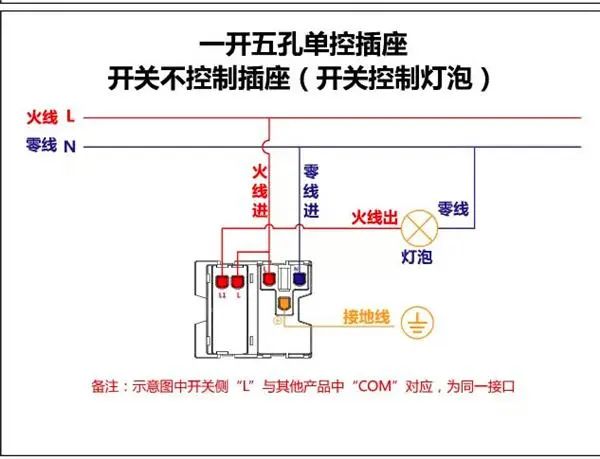

一开五孔单控插座（开关控制灯泡不控制插座）

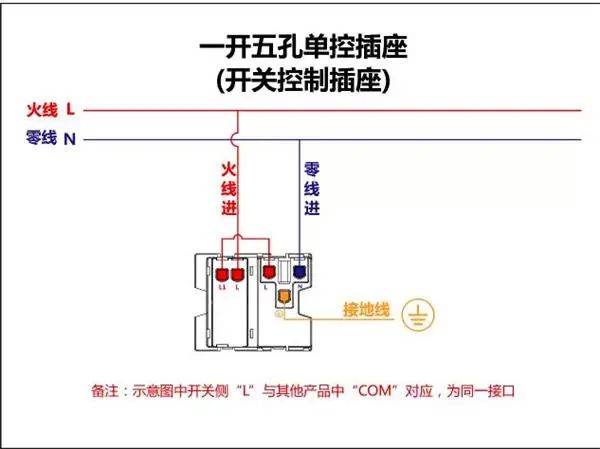

一开五孔单控插座（开关控制插座）

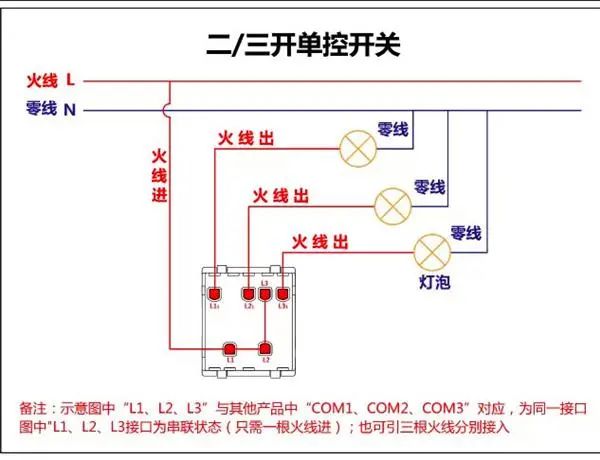

二开三开单控开关（一个开关控制一个灯）

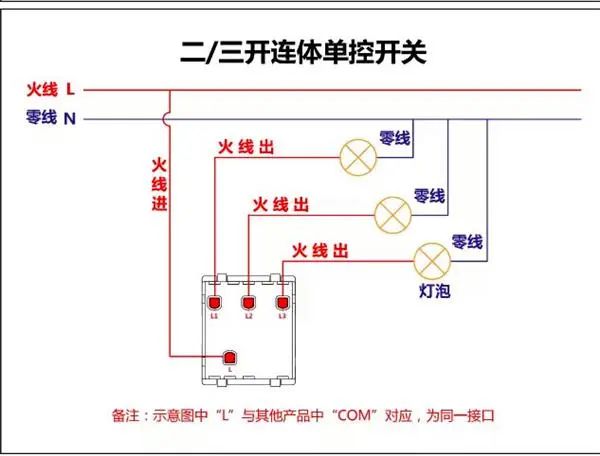

二开三开连体单控（一个开关控制一个灯）

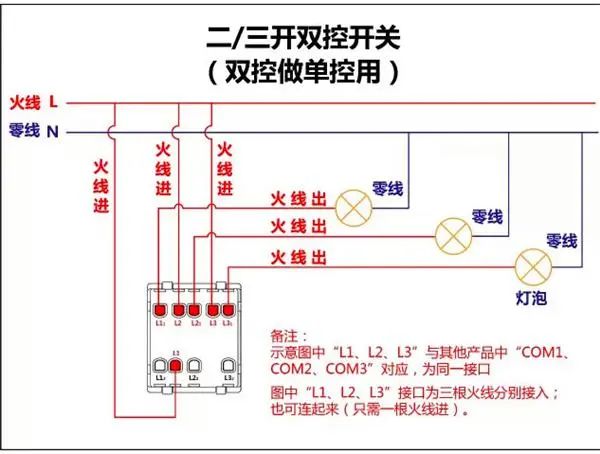

二开三开双控开关（双控做单控使用）

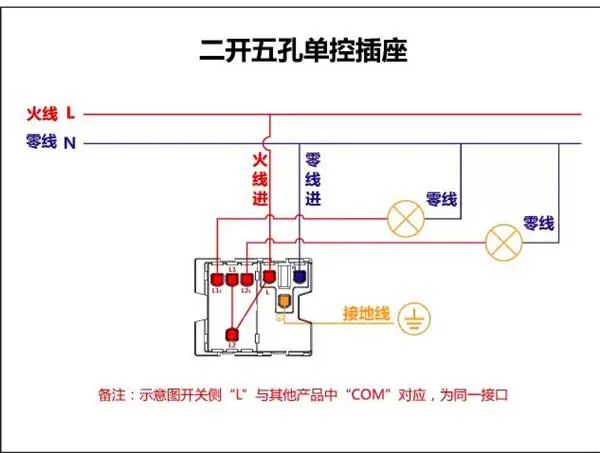

二开五孔单控

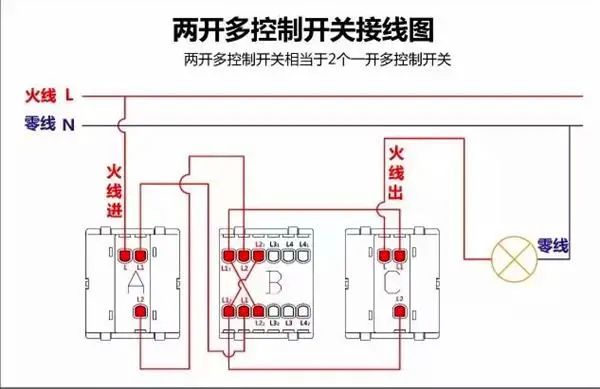

二开多空开关

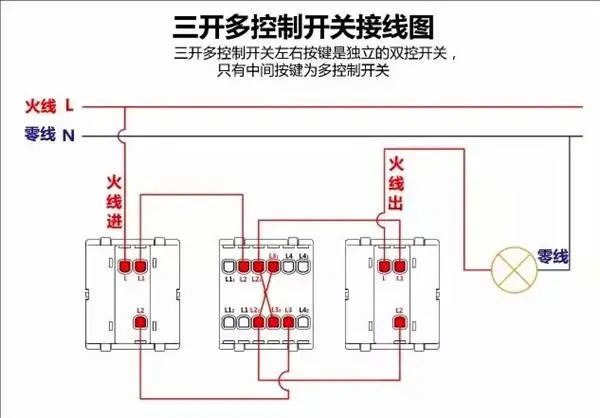

三开多控开关

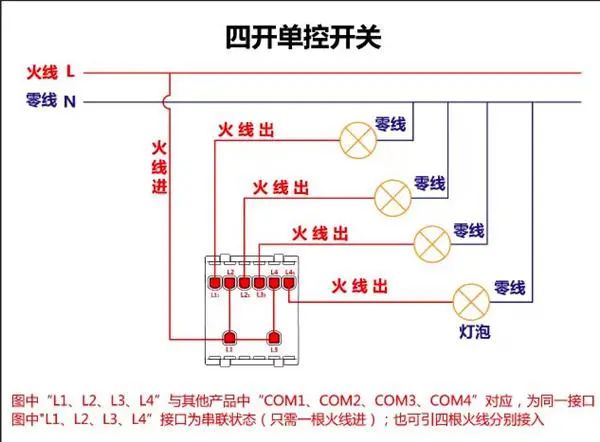

四开单控开关
四个开关控制一个灯，5个开关控制一个灯
看电线颜色，区分零火线：
火线L：红色，黄色，绿色
零线N：蓝色，黑色
地线PE：黄绿双色线
以上看色识线的方法，仅供参考，实际区分应该用试电笔测试，区分零火线。
